Abmasse AIM Data Hub 4-fach
Der
Data Hub ist eine Mehrfachsteckdose für den parallelen Anschluss von bis zu 4 CAN-Komponenten an das AIM-CAN-Netzwerk. Angeschlossene Slaves (GPS05, Lambda, MemoryKey, e-Box, SmartyCam, etc.) kommunizieren über diesen Hub mit den AIM Loggern MXL, evo3 pista, evo3 pro, evo4 und MyChron4. Dank dieser Lösung entfallen unnötige Leitungen, die früher verlegt werden mussten.
An jedem
Data Hub können vier/zwei Slaves angeschlossen werden bzw. drei/einer, um einen weiteren

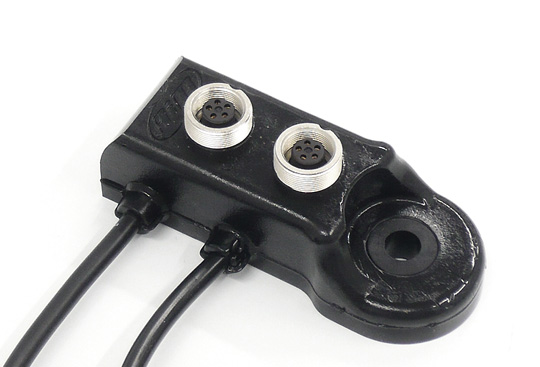

Data Hub in Reihe anzuschließen, wenn Bedarf für weitere Slaves besteht. Der Logger erkennt automatisch welche Geräte am Hub angeschlossen sind, es ist kein großer Konfigurationsaufwand nötig. Der 2-fach Data Hub hat zusätzlich noch ein 12V Kabel, womit er sich bestens am Kart eignet.
CAN-Bus Technologie
Besonderheiten Data Hub
- Verbindet mehrere AIM Geräte miteinander
- Vier weitere AIM CAN Anschlüsse
- Kleine Bauform
Anschlussbeispiel Data Hub
Technische Daten Data Hub
| Data Hub 4-fach | Data Hub 2-fach |
|---|
| Anschlüsse |
4x Binder Buchse 711, 5-pin - w.
1x Binder Stecker 711, 5-pin - m.
(1x Deutsch DTM 6-pin - m.) |
2x Binder Buchse 711, 5-pin - w.
1x Binder Stecker 711, 5-pin - m.
1x 12V - Anschlusskabel |
| Abmasse |
123 x 30 x 23,5 mm |
70 x 30 x 23,5 mm |
| Kabellänge |
40 oder 150 cm |
150 cm |
| Gewicht |
97 gr |
86 gr |
Die Eingänge am Data Hub
 |
| 1 |
Befestigungspunkte für M6 Schrauben |
2 |
#1 CAN-Anschluss für weitere Slaves |
3 |
#2 CAN-Anschluss für weitere Slaves |
| 4 |
#3 CAN-Anschluss für weitere Slaves |
5 |
#4 CAN-Anschluss für weitere Slaves |
6 |
Anschluss zum AIM Master |
Welchen Slave Sie in welchen Eingang stecken ist egal, denn die Geräte werden automatisch erkannt.
Kompatibilität Data Hub
 |
 |
 |
 |
 |
 |
 |
| Channel Expansion |
Data Key
Memory Key |
e-Box
eXtreme |
e-Box
gold |
ECU Bridge |
evo3 |
evo4 |
 |
 |
 |
 |
 |
 |
 |
Formula
Wheel |
GPS05
Modul |
GT
Wheel |
LCU-2 |
M3 Dash |
MXL |
MyChron4 |
 |
 |
 |
 |
 |
 |
|
MyChron
Expansion |
RPM Bridge |
SmartyCam |
SmartyCam GP |
TC Hub |
TG Dash |
|
