MXS

AiM MXS Farbdisplay
AiM MXS Farbdisplay
AiM MXS Farbdisplay
AiM MXS Farbdisplay
AiM MXS Farbdisplay
AiM MXS Farbdisplay
AiM MXS Farbdisplay
AiM MXS Farbdisplay
Abmasse AiM MXS Farbdisplay
Abmasse AiM MXS Farbdisplay
Das AiM MXS ist ein großes frei konfigurierbares 5" TFT-Display mit integrierter Datenaufzeichnung. Es besitzt sechs konfigurierbare RGB Alarm-LEDs, 10 konfigurierbare RGB Schaltlampen, WiFi-Verbindung, drei CAN Anschlüsse und ein Anschluss zu über 1.000 branchenführenden ECU Herstellern. Zusätzlich hat es einen 3-Achsen-Beschleunigungssensor und Gyroskop, 8 analoge Eingänge, 4 Geschwindigkeitseingänge, einen Eingang für Rundenzeiten und 2 digitale Ausgänge.

All dieses ist in einem wasserdichten Aluminiumgehäuse untergebracht mit neuen versiegelten, seitlich angebrachten Aluminium-Tasten für die schnelle einfache Interaktion ohne die Notwendigkeit eines PC. Es können beliebig Displayseiten erstellt und auf dem MXS angezeigt werden.



Logo CAN-Bus Technologie
CAN-Bus Technologie

Besonderheiten MXS

  • 8 frei konfigurierbare Analogeingänge
  • 10 RGB Schaltlampen
  • 6 RGB Alarmlampen
  • Rundenzeiten mit bis zu 5 Zwischenzeiten
  • 4 Geschwindigkeitseingänge
  • Triaxialer Beschleunigungssensor und Gyroskop
  • WiFi Verbindung
  • 4 GB Speicher
  • 3 CAN Schnittstellen
  • ECU Interface (CAN, RS232 oder OBDII)

Anschlussbeispiel AiM MXS

Anschlussbeispiel AiM MXS

Technische Daten AiM MXS

Drehzahlmesser Abgriff vom Steuergerät, Klemme 1 der Zündspule oder CAN/RS 232/OBDII
Messbereich 0 bis 22.000 rpm
Skalenende einstellbar (x 1000): 4 - 6 - 7 - 8 - 10 - 12 - 14 - 15 - 16 - 18 - 20 - 22
Abtastrate 10 - 50 Hz, frei wählbar
frei konfigurierbare over-revs-Kontroll-LED
Zeitnahme Triggerung über Infrarot, manuell oder GPS
Rundenzeiten ohne Limit, bis zu 5 Zwischenzeiten
Messgenauigkeit 1/100 sec.
Rundenzeitvorausberechnung
Analogkanäle 8 Eingänge (0-5 V, 12 bit)
Thermoelement 0 –1200°C, Messgenauigkeit + 0,75%
Thermowiderstand bis 180 °C, Messgenauigkeit + 1°
6 RGB Alarm-LED's bei Unter- und Überschreiten der eingestellten Alarmwerte
Anzeige in °C oder °F
Abtastrate 1 – 1000 Hz, frei wählbar
Tages- und Gesamtkilometerzähler
Geschwindigkeit 4 digitale Eingänge
Erfassung über induktiven Raddrehzahlsensor ABS oder CAN/RS232/OBDII
0 – 438, Anzeige in km/h oder mph
Abtastrate 10 - 100 Hz, frei wählbar
Beschleunigung triaxial ± 5 g und Gyroskop im Display integriert
Abtastrate Beschleunigungssensor 1 - 100 Hz, frei wählbar
Abtastrate Gyroskop 1 - 50 Hz, frei wählbar
Ganganzeige Berechnet aus Drehzahl und Geschwindigkeit, erfaßt über Gangsensor oder CAN/RS232/OBDII
Summenabtastrate 8950 Hz (ohne ECU)
Stecker 1x Autosport 37 pin | Souriau 8STA61435SN | Deutsch AS61435SN
1x Autosport 22 pin | Souriau 8STA61235SN | Deutsch AS61235SN
1x Mini USB am Kabelbaum
Schaltblitz 10 frei konfigurierbare RGB LED's
für jeden Gang frei konfigurierbar
Zusatzfunktionen

Anzeige der Differenz zur schnellsten Runde bei den Zwischenzeiten
Rundezeitvorausberechnung
Wifi Verbindung
Lichtsensor für Displaybeleuchtung
2 digitale Ausgänge
Berechnete Kanäle
Frei konfigurierbare Anzeige

Datenspeicher nichtflüchtiger 4 GB-Speicher
Datenübertragung WiFi 802.11 oder USB
Stromversorgung über 12V Bordnetz
Ein / Aus über Zündschalter
kein Datenverlust nach Abschalten
Updates Software- und Firmware updates kostenlos über Internet
Abmaße Gehäuse: 169,4 x 97 x 23 mm
Display: 108,4 x 65,2 mm
Gewicht 530 gr

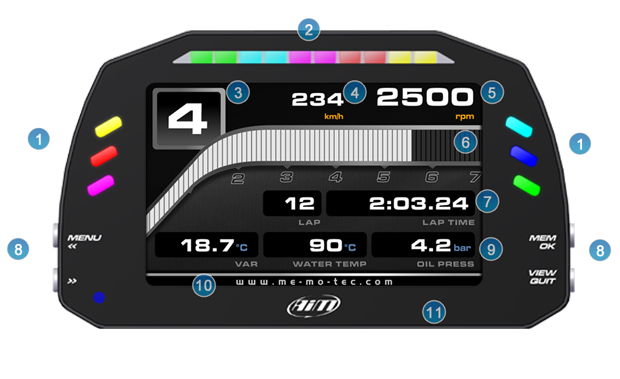

Die Funktionen des MXS

Funktionen AiM MXS
1 8 RGB Alarmlampen, frei konfigurierbar 2 10 RGB Schaltlampen, frei konfigurierbar 3 Rundenanzeige
4 Rundenzeitanzeige 5 Anzeige der Analogkanäle 6 Analoge Drehzahlanzeige, frei konfigurierbar
7 Ganganzeige 8 4 Display Button mit verschiedenen Funktionen 9 Anzeige der Geschwindigkeit und Drehzahl
10 Fenster für Informationen 11 Lichtsensor für Beleuchtung

Das Display

AiM MXG Display Funktionen
Das frei konfigurierbare 5“ TFT Farbdisplay des MXS hat einen Kontrast von 600:1 und eine Helligkeit von 700 cd/m2 bzw. 1,100 Lumen. Über einen Lichtsensor werden der Kontrast und die Helligkeit stetig der Umgebung angepasst. Ob verschiedene Displayseiten, Warnmeldungen oder mathematische Kanäle all dies kann auf dem Display angezeigt werden.


WiFi Verbindung

AiM MXG WiFi Verbindung
Über die Sichere 802.11 WiFi Verbindung kann das AiM MXS in Verbindung mit RaceStudio3 konfiguriert, kalibriert oder die Daten heruntergeladen werden.

MXS RGB Alarm- und Schaltlampen

RGB Lampen AiM MXS
Der AiM MXS Dash Logger hat zehn Schalt- und sechs Alarmlampen. Diese sind in RGB Farben frei konfigurierbar.

Die Schaltlampen können entweder für jeden oder für alle Gänge gleich eingestellt werden. Für jede LED kann eine eigene Farbe gewählt werden.

Die sechs Alarmlampen können beim erreichen eines eingestellten min.- oder max-Wertes entweder leuchten, langsam oder schnell blinken. Zusätzlich kann eine Nachricht auf dem Display angezeigt oder ein Signal ausgegeben werden.

Die Alarmlampen können ebenfalls in den verschiedenen RGB Farben eingestellt werden.


AiM RaceStudio3 Software für MXS

AiM RaceStudio3 Software Button

RaceStudio3 ist die Software für die neue Generation der AiM Logger.

Über diese Software können Konfigurationen erstellt und zum Gerät via Wi-Fi oder USB übertragen werden. Über einen Online Modus können die Messwerte überprüft oder eine Aufzeichnung manuell gestartet werden.

Mit RS3 können nun auch mathematische Kanäle erstellt, zum Gerät übertragen und am Display angezeigt werden.
