Die MXL Plug & Play-Versionen wurden entwickelt, um den Einbauaufwand dieses professionellen Racing-Dashboards an Serienmotorrädern auf ein Minimum zu reduzieren. Dazu werden die Signale der fahrzeugseitigen Originalsensoren über einen mitgelieferten Adapter, der einfach am Originalkabelbaum angesteckt wird, abgegriffen und an das MXL geleitet. Die Messwerte werden dann vom Display angezeigt und in der Version Pista auch gespeichert. MXL Strada darf auch im Straßenverkehr benutzt werden (TÜV Eintragung notwendig).
MXL Plug & Play hat folgende Funktionen: Drehzahlmesser mit Schaltblitz, Geschwindigkeitsanzeige, Rundenzeit, Batteriespannung, Wassertemperatur, Gang und Warnlampen für Wassertemperatur (rot), Ölstand oder –druck (rot), Batteriespannung (rot), Fernlicht (blau, nur Strada), Blinker (grün, nur Strada) und Tankreserve (gelb, nur Strada). Beim MXL Pista sind alle Alarm-LEDs rot und ohne Symbole (Ikonen).
Es gibt einen Tages- und Gesamt-km-Zähler und einen Kalender mit Zeituhr, über die auch die Fahrtzeiten erfasst werden. Zusätzlich sind 2 (Strada) bzw mehrere (Pista) Analogeingänge zum Anschluß weiterer Sensoren vorhanden.

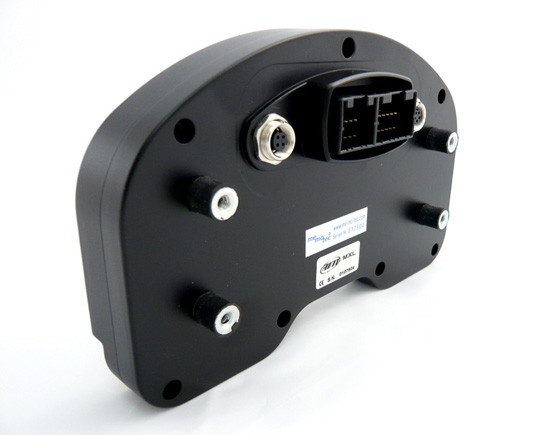

Das wasserdichte (IP 65) Aluminiumgehäuse ist sehr robust und die Stecker auf der Rückseite des Geräts sind vibrationsfest verriegelt. Das Grafikdisplay kommt mit zuschaltbarer Hintergrundbeleuchtung.
CAN-Bus Technologie
Besonderheiten MXL
- 12 frei konfigurierbare Analogeingänge
- 10 Schaltlampen
- 6 Alarmlampen
- Rundenzeiten mit bis zu 5 Zwischenzeiten
- 4 Geschwindigkeitseingänge
- Querbeschleunigungssensor
- Ganganzeige
- Tages.- und Gesamtkilometerzähler
- 16 MB Speicher
- ECU Interface (CAN-Bus und RS232)
MXL Plug & Play ist für folgende Motoräder vorhanden
|
2003 |
2004 |
2005 |
2006 |
2007 |
2008 |
2009 |
| Suzuki |
| GSXR 600 |
 |
|
|
|
|
|
- |
| GSXR 750 |
|
|
|
|
|
|
- |
| GSXR 1000 |
|
| |
|
|
|
- |
| Suzuki Yoshimura |
| GSXR Yoshimura |
- |
| |
- |
- |
- |
- |
| Zero 50 Yoshimura |
- |
-
| |
- |
- |
- |
- |
| Kawasaki |
| ZX-6R | ZX-6RR 636 |
|
| |
- |
- |
- |
- |
| ZX-10R 1000 |
|
| |
- |
- |
- |
- |
| Yamaha |
| R1 |
- |
| |
|
|
|
|
| R6 |
- |
| |
|
|
|
- |
Links
> Hier eine Liste mit den zusätzlichen Kanälen

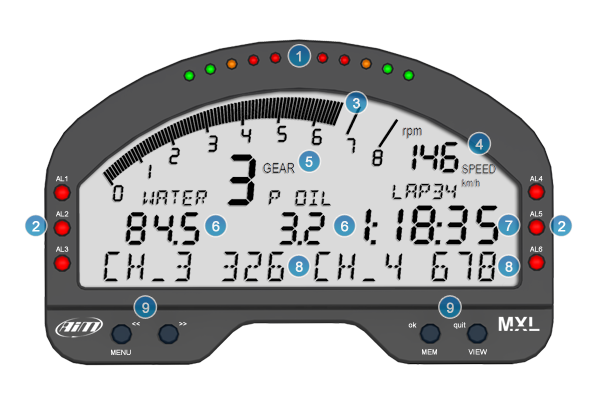

Die Funktionen des MXL Plug & Play
 |
| 1 |
10 Schaltlampen, paarweise frei konfigurierbar |
2 |
6 Alarmlampen, min. und max. Wert frei konfigurierbar |
3 |
Analoge Drehzahlanzeige, frei konfigurierbar |
| 4 |
Geschwindigkeitsanzeige |
5 |
Ganganzeige |
6 |
Permanente Anzeige von zwei Analogkanälen |
| 7 |
Umschaltbare Anzeige über quit/VIEW Button |
8 |
Umschaltbare Anzeige der Analogkanäle über >> |
9 |
4 Display Button mit verschiedenen Funktionen |

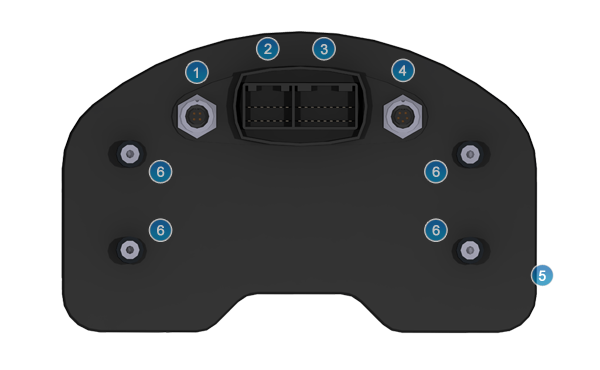

Die Eingänge des MXL Plug & Play
 |
| 1 |
Magnetisch oder optischer Rundenzeiteingang |
2 |
12 poliger AMP Stecker |
3 |
16 poliger AMP Stecker |
| 4 |
Anschluss zur Erweiterung des Loggers durch z.B. Displays, Memory Key,... |
5 |
Klinkenbuchse 3,5mm für USB Verbindung |
6 |
Silentblöcke mit M4 Gewinde zur Befestigung |
Zubehör für MXL Plug & Play
 |
 |
 |
 |
 |
 |
 |
| Befestigung |
Beschleunigung |
Bewegung |
Druck |
Geschw. |
Data Hub |
Kabel |
 |
 |
 |
|
|
|
|
| Rundenzeit |
Stecker |
Temperatur |
|
|
|
|
Übersicht der MXL Versionen
