MXL Pro05 ist das Spitzengerät der digitalen Dashboards von AIM, mit integriertem Datalogger mit 16 MB Flash-Memory. Konzipiert wurde es für den Einsatz in Wettbewerbsfahrzeugen der höheren Kategorie.
MXL Pro05 hat Eingänge für Drehzahl, 4 x Geschwindigkeit, Rundenzeit, Querbeschleunigung, Batteriespannung und 12 frei konfigurierbare Analogeingänge mit Abtastraten bis zu 500 Hz. Zusätzlich können bis zu 64 Kanäle über CAN-Bus oder RS 232 vom Steuergerät übernommen werden.

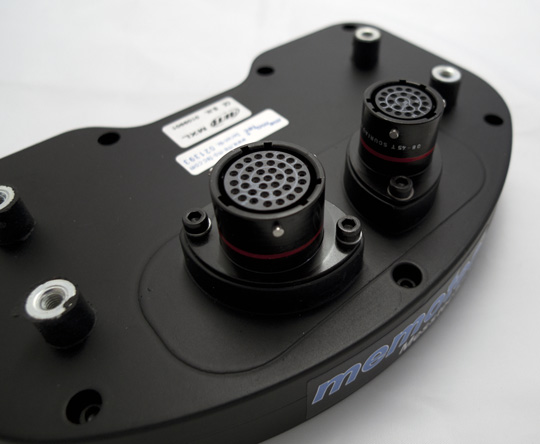

Das gefräste und anodisierte, wasserdichte (IP 65) Aluminiumgehäuse ist sehr robust und die Stecker auf der Rückseite des Geräts kommen von Company Deutsch. Das Grafikdisplay ist grau, mit zuschaltbarer blauer Hintergrundbeleuchtung.
CAN-Bus Technologie
Besonderheiten MXL
- 12 frei konfigurierbare Analogeingänge
- 10 Schaltlampen
- 6 Alarmlampen
- Rundenzeiten mit bis zu 5 Zwischenzeiten
- 4 Geschwindigkeitseingänge
- Querbeschleunigungssensor
- Ganganzeige
- Tages.- und Gesamtkilometerzähler
- 16 MB Speicher
- ECU Interface (CAN-Bus und RS232)

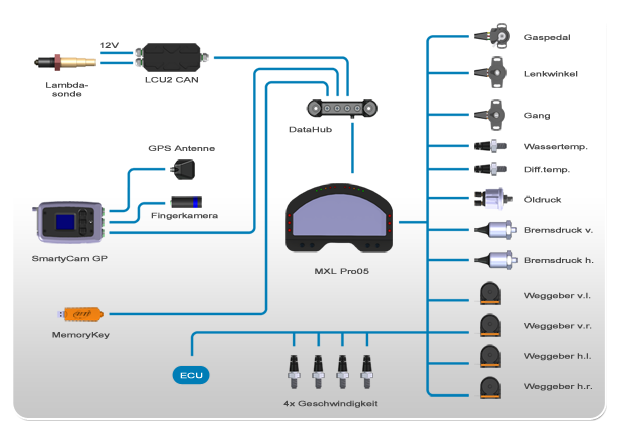

Anschlussbeispiel AIM MXL Pro05
Technische Daten AIM MXL Pro05
| Drehzahlmesser |
Abgriff vom Steuergerät, von der Klemme 1 der Zündspule oder CAN/RS 232
Messbereich 0 bis 30.000 rpm
Skalenende einstellbar (x 1000): 8 – 10 – 12 – 14 - 16 – 20 – 22
Abtastrate 10, 20 oder 50 Hz, frei wählbar
frei konfigurierbare over-revs-Kontroll-LED |
| Schaltblitz |
5 frei konfigurierbare LED-Paare, grün – grün – gelb – rot - rot |
| Zeitnahme |
Triggerung über Infrarot, manuell oder GPS
Rundenzeiten ohne Limit, bis zu 6 Zwischenzeiten
Messgenauigkeit 1/100 sec.
Rundenzeitvorausberechnung, wird alle 100m aktualisiert |
| Analogkanäle |
12 Eingänge (0-5 V)
Thermoelement 0 – 999 °C, Messgenauigkeit + 0,75%
Thermowiderstand bis 180 °C, Messgenauigkeit + 1°
6 Alarm-LED's bei Unter- und Überschreiten der eingestellten Alarmwerte
Anzeige in °C oder °F
Abtastrate 1 – 500 Hz, frei wählbar
Tages- und Gesamtkilometerzähler |
| Geschwindigkeit |
4 digitaler Eingang
Erfassung über induktiven Raddrehzahlsensor ABS, Tachosignalgeber, CAN
0 – 438, Anzeige in km/h oder mph
Abtastrate 10, 20 oder 50 Hz, frei wählbar |
| Beschleunigung |
± 10 g, im Logger integriert
Abtastrate 10 – 100 Hz, frei wählbar |
| Ganganzeige |
Berechnet aus Drehzahl und Geschwindigkeit, erfaßt über Gangsensor oder CAN |
| Summenabtastrate |
4000 Hz |
| Stecker |
1x Deutsch 22p | 1x Deutsch 37p | 1x Klinke 3,5 mm |
| Zusatzfunktionen |
permanente Anzeige der schnellsten Runde
Anzeige der Differenz zur schnellsten Runde bei den Zwischenzeiten
Anzeigeseiten- und funktionen über externe Tasten steuerbar |
| Datenspeicher |
nichtflüchtiger 16 MB-Speicher,
Kapazität > 12 Std. bei 10Hz, zusätzlicher Speicher für Rundenzeiten sowie Min- und Max-Werte von Drehzahl und Temperaturen aus 315 Runden |
| Datenübertragung |
Fast USB, in weniger als 20 Sekunden |
| Stromversorgung |
über 12V Bordnetz
Ein / Aus über Zündschalter
kein Datenverlust nach Abschalten |
| Updates |
Software- und Firmware updates kostenlos über Internet |
| Abmaße |
Gehäuse: 174 x 110 x 26 mm
Display: 140 x 67 mm |
| Gewicht |
571 gr |
Die Funktionen des MXL Pro05
 |
| 1 |
10 Schaltlampen, paarweise frei konfigurierbar |
2 |
6 Alarmlampen, min. und max. Wert frei konfigurierbar |
3 |
Analoge Drehzahlanzeige, frei konfigurierbar |
| 4 |
Geschwindigkeitsanzeige |
5 |
Ganganzeige |
6 |
Permanente Anzeige von zwei Analogkanälen |
| 7 |
Umschaltbare Anzeige über quit/VIEW Button |
8 |
Umschaltbare Anzeige der Analogkanäle über >> |
9 |
4 Display Button mit verschiedenen Funktionen |
