MXL Pista ist das neue digitale Dashboard von AIM mit integriertem Datalogger mit 8 MB Flash-Memory. Es wurde für den Einsatz in Wettbewerbsfahrzeugen (Auto, Motorrad) der mittleren Ebene konzipiert.
Alarmlampen MXL
hat Eingänge für Drehzahl, Geschwindigkeit, Rundenzeit, Querbeschleunigung, Batteriespannung und 8 frei konfigurierbare Analogeingänge mit Abtastraten bis zu 500 Hz. Zusätzlich können bis zu 64 Kanäle über CAN-Bus oder RS 232 vom Steuergerät übernommen, aufgezeichnet und teilweise angezeigt werden.
Die Version
MXL Pista R8 hat im Gegensatz zur Standardversion keine RS 232 Schnittstelle. Sie verfügt stattdessen über die Möglichkkeit, die Anzeigeseiten- und –funktionen über externe Tasten zu steuern.
Das wasserdichte (IP 65) Aluminiumgehäuse ist sehr robust und die Stecker auf der Rückseite des Geräts sind vibrationsfest verriegelt. Das Grafikdisplay ist grau, mit zuschaltbarer blauer Hintergrundbeleuchtung.
CAN-Bus Technologie
Besonderheiten MXL
- 12 frei konfigurierbare Analogeingänge
- 10 Schaltlampen
- 6 Alarmlampen
- Rundenzeiten mit bis zu 5 Zwischenzeiten
- 4 Geschwindigkeitseingänge
- Querbeschleunigungssensor
- Ganganzeige
- Tages.- und Gesamtkilometerzähler
- 16 MB Speicher
- ECU Interface (CAN-Bus und RS232)

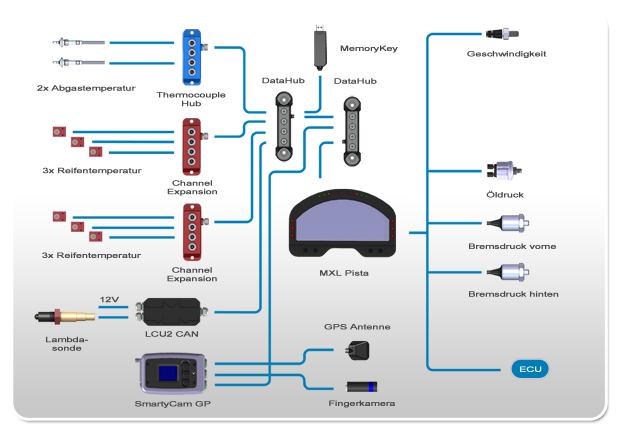

Anschlussbeispiel AIM MXL Pista
Technische Daten AIM MXL Pista
| Drehzahlmesser |
Abgriff vom Steuergerät, von der Klemme 1 der Zündspule oder CAN/RS 232
Messbereich 0 bis 30.000 rpm
Skalenende einstellbar (x 1000): 8 – 10 – 12 – 14 - 16 – 20 – 22
Abtastrate 10, 20 oder 50 Hz, frei wählbar
frei konfigurierbare over-revs-Kontroll-LED |
| Schaltblitz |
5 frei konfigurierbare LED-Paare, grün – grün – gelb – rot - rot |
| Zeitnahme |
Triggerung über Infrarot, manuell oder GPS
Rundenzeiten ohne Limit, bis zu 6 Zwischenzeiten
Messgenauigkeit 1/100 sec.
Rundenzeitvorausberechnung, wird alle 100m aktualisiert |
| Analogkanäle |
8 Eingänge (0-5 V)
Thermoelement 0 – 999 °C, Messgenauigkeit + 0,75%
Thermowiderstand bis 180 °C, Messgenauigkeit + 1°
6 Alarm-LED's bei Unter- und Überschreiten der eingestellten Alarmwerte
Anzeige in °C oder °F
Abtastrate 1 – 500 Hz, frei wählbar
Tages- und Gesamtkilometerzähler |
| Geschwindigkeit |
1 digitaler Eingang
Erfassung über induktiven Raddrehzahlsensor ABS, Tachosignalgeber, CAN
0 – 438, Anzeige in km/h oder mph
Abtastrate 10, 20 oder 50 Hz, frei wählbar |
| Beschleunigung |
± 10 g, im Logger integriert
Abtastrate 10 – 100 Hz, frei wählbar |
| Ganganzeige |
Berechnet aus Drehzahl und Geschwindigkeit, erfaßt über Gangsensor oder CAN |
| Summenabtastrate |
2000 Hz |
| Stecker |
1x Binder 711-4 | 1x Binder 711-5 | 1x AMP 12p | 1x AMP 16p | 1x Klinke 3,5 mm |
| Zusatzfunktionen |
permanente Anzeige der schnellsten Runde
Anzeige der Differenz zur schnellsten Runde bei den Zwischenzeiten
Anzeigeseiten- und funktionen über externe Tasten steuerbar |
| Datenspeicher |
nichtflüchtiger 8 MB-Speicher,
Kapazität > 8 Std. bei 10Hz, zusätzlicher Speicher für Rundenzeiten sowie Min- und Max-Werte von Drehzahl und Temperaturen aus 315 Runden |
| Datenübertragung |
Fast USB, in weniger als 20 Sekunden |
| Stromversorgung |
über 12V Bordnetz
Ein / Aus über Zündschalter
kein Datenverlust nach Abschalten |
| Updates |
Software- und Firmware updates kostenlos über Internet |

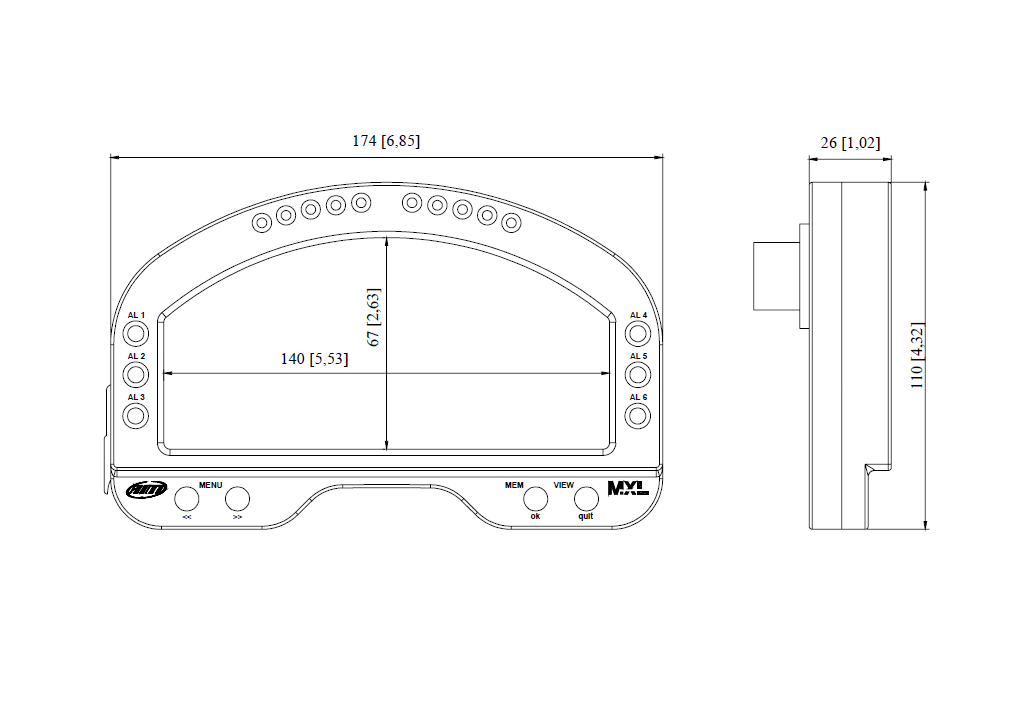

| Abmaße |
Gehäuse: 174 x 110 x 26 mm
Display: 140 x 67 mm |
| Gewicht |
536 gr |
Die Funktionen des MXL Pista
 |
| 1 |
10 Schaltlampen, paarweise frei konfigurierbar |
2 |
6 Alarmlampen, min. und max. Wert frei konfigurierbar |
3 |
Analoge Drehzahlanzeige, frei konfigurierbar |
| 4 |
Geschwindigkeitsanzeige |
5 |
Ganganzeige |
6 |
Permanente Anzeige von zwei Analogkanälen |
| 7 |
Umschaltbare Anzeige über quit/VIEW Button |
8 |
Umschaltbare Anzeige der Analogkanäle über >> |
9 |
4 Display Button mit verschiedenen Funktionen |
Die Eingänge des MXL Pista
 |
| 1 |
Magnetisch oder optischer Rundenzeiteingang |
2 |
12 poliger AMP Stecker |
3 |
16 poliger AMP Stecker |
| 4 |
Anschluss zur Erweiterung des Loggers durch z.B. Displays, Memory Key,... |
5 |
Klinkenbuchse 3,5mm für USB Verbindung |
6 |
Silentblöcke mit M4 Gewinde zur Befestigung |
